Campana extractora: cómo sustituir la bisagra de plástico

Solución

Consulte siempre la información de seguridad del manual de usuario de su producto antes de realizar cualquier operación de reparación o mantenimiento. https://www.electrolux.com/support/user-manuals/

¡ADVERTENCIA! RIESGO DE DESCARGA ELÉCTRICA

Antes de realizar cualquier operación de reparación o mantenimiento, apague el aparato y desconecte el enchufe de la toma de corriente.

¡ADVERTENCIA! RIESGO DE LESIONES

Tenga siempre cuidado al mover los electrodomésticos. En el caso de electrodomésticos pesados, lo más seguro es que los muevan dos personas. Utilice siempre guantes y calzado de seguridad. Lleve guantes de seguridad en todo momento para protegerse de posibles cortes con bordes afilados.

¡ADVERTENCIA! RIESGO DE LESIONES OCULARES

Utilice gafas de seguridad si realiza trabajos de mantenimiento o reparación que impliquen el uso de muelles.

¡ADVERTENCIA! NO APTO PARA NIÑOS

Mantenga todas las piezas pequeñas y el embalaje fuera del alcance de los niños menores de 3 años debido al riesgo de asfixia. La instalación y el uso deben ser realizados únicamente por adultos.

-

Asegúrese de utilizar el producto únicamente para el fin previsto y compruebe que sea una pieza compatible con el producto al que va destinado.

No utilice ni instale el producto si está dañado.

Tenga en cuenta que una reparación realizada por usted mismo o por personal no profesional puede tener consecuencias para la seguridad si no se lleva a cabo correctamente y podría anular la garantía. Es fundamental contar con los conocimientos necesarios.

CÓMO SUSTITUIR LA BISAGRA DE PLÁSTICO

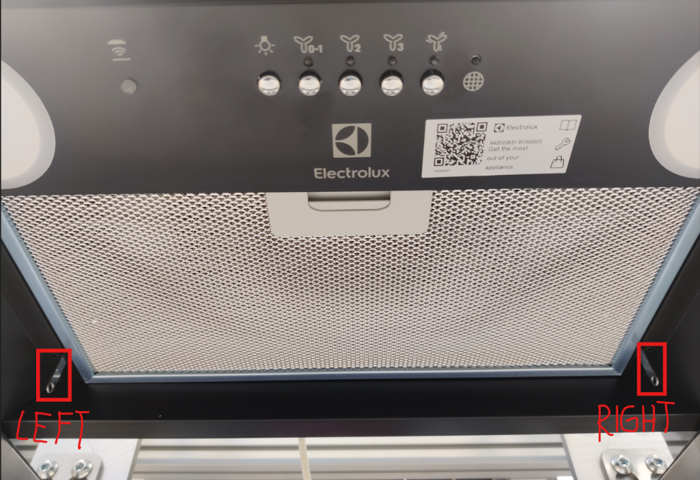

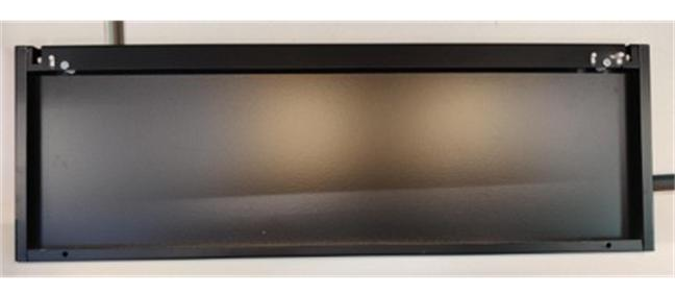

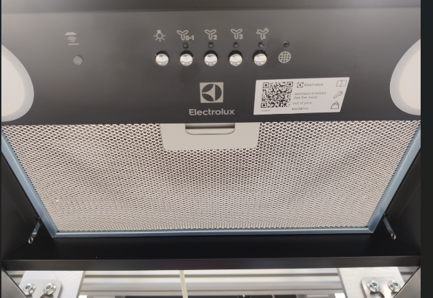

1. Abra el panel metálico

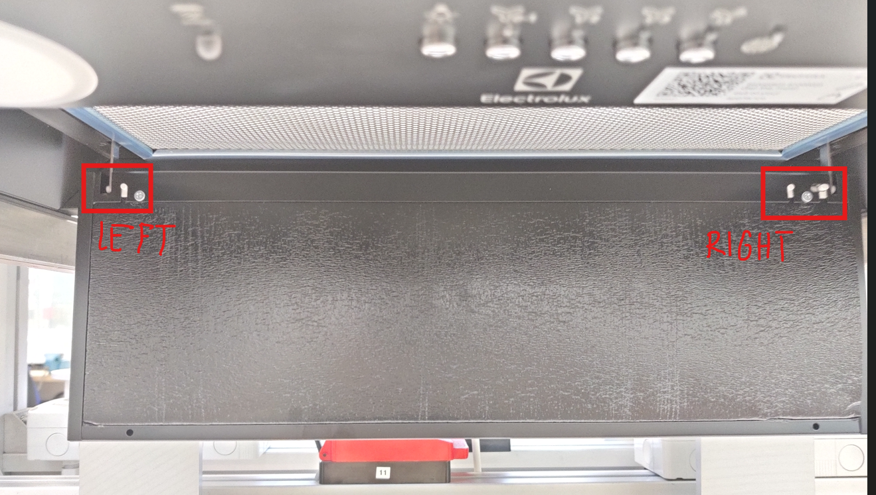

2. Desmonte el panel metálico de la carcasa de la campana extractora.

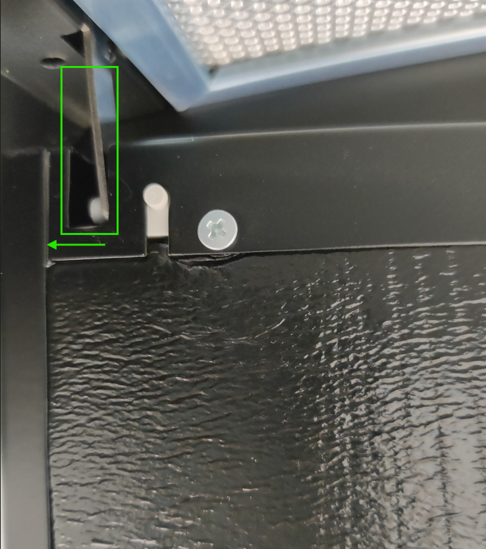

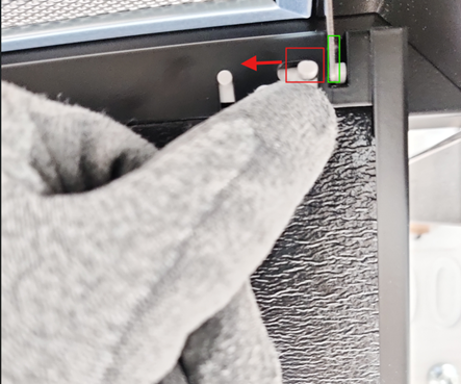

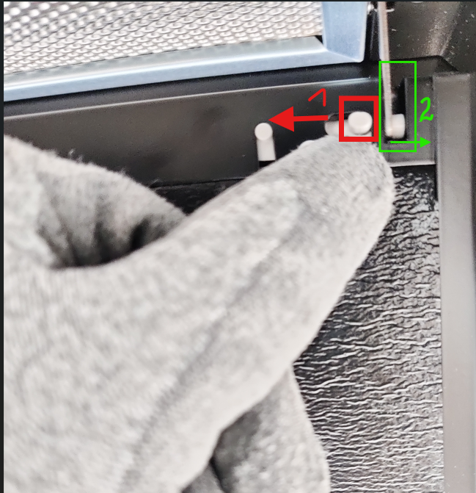

En el lado derecho del panel, desplace hacia la izquierda el pasador móvil (marcado en rojo) y extraiga la bisagra de la ranura metálica de la carcasa (marcada en verde).

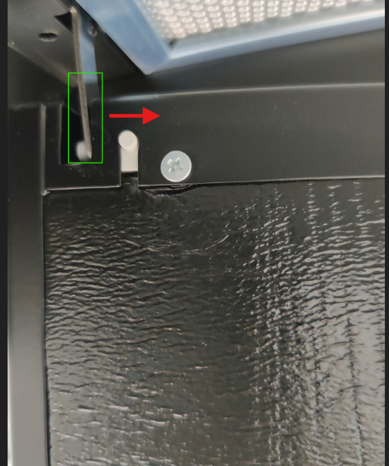

En el lado izquierdo del panel, retire la bisagra de la ranura metálica de la carcasa (marcada en verde) desplazando el panel hacia la derecha.

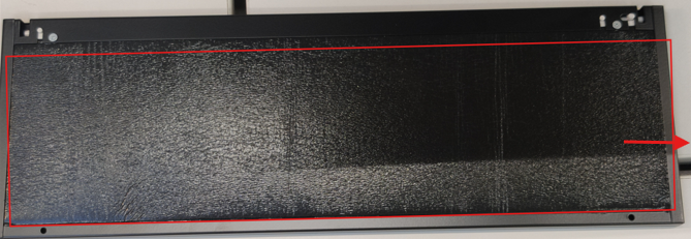

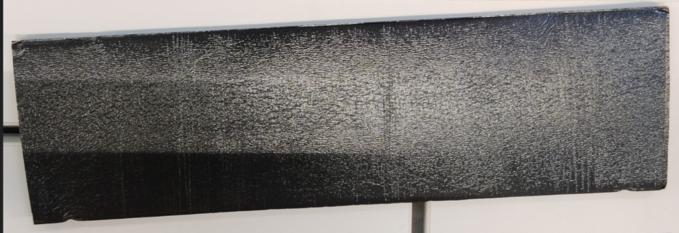

3. Retire la espuma protectora del panel.

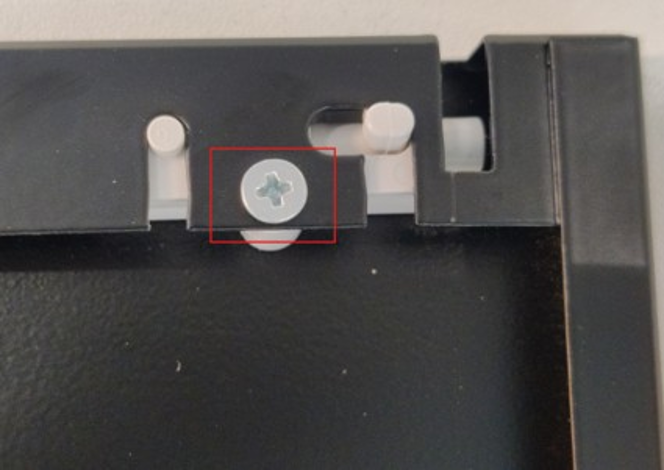

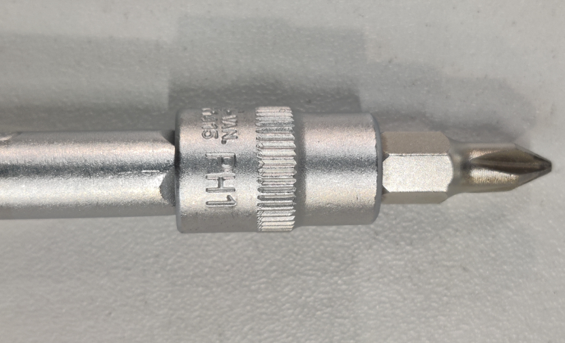

4. Afloje el tornillo de la bisagra de plástico con un destornillador con punta PH1.

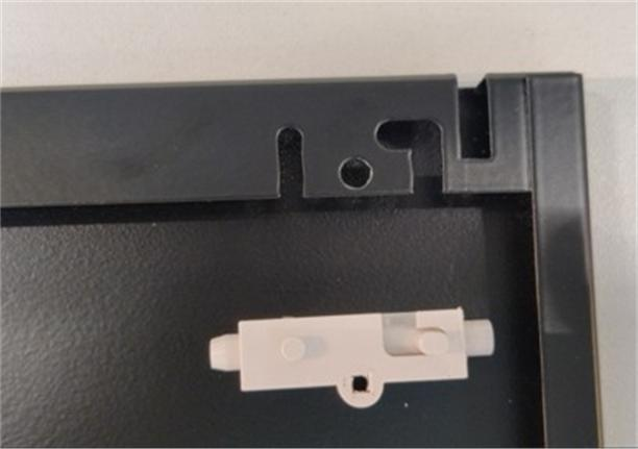

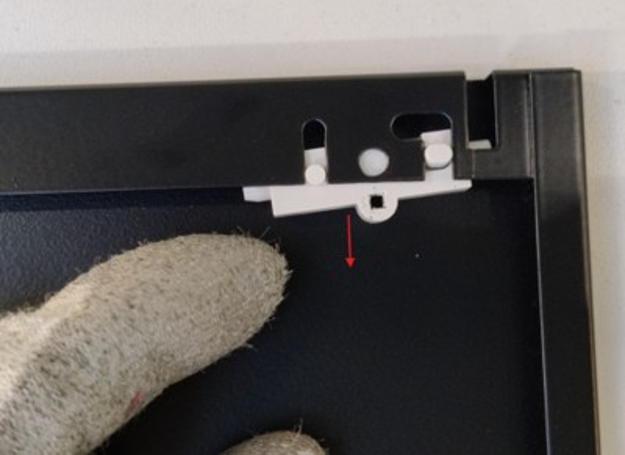

5. Retire la bisagra de plástico rota de la ranura del panel metálico.

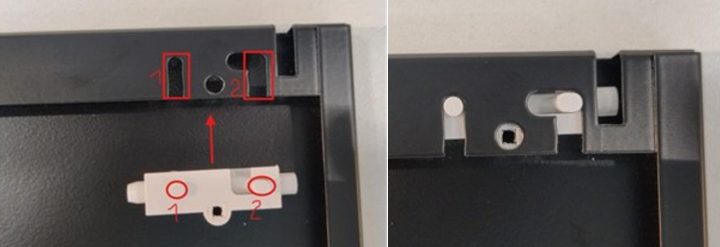

6. Coloque la nueva bisagra de plástico dentro de la ranura del panel metálico (asegúrese de que los pasadores de la bisagra de plástico queden correctamente colocados en las ranuras metálicas).

7. Fije la bisagra de plástico con el tornillo.

8. Coloque la espuma protectora dentro del panel metálico.

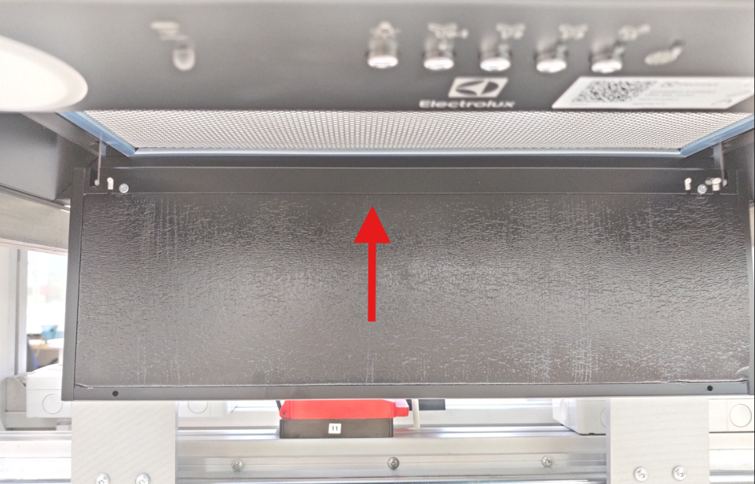

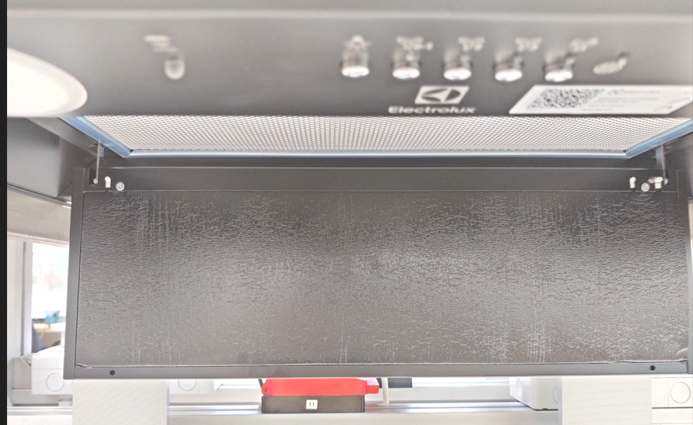

9. Fije el panel metálico a la carcasa de la campana extractora.

En el primer paso, el panel metálico debe fijarse en el lado izquierdo introduciendo el pasador de la bisagra en la ranura de la carcasa.

En el segundo paso, el panel metálico debe fijarse en el lado derecho desplazando hacia la izquierda el pasador móvil de la bisagra (1-rojo) e introduciendo el pasador de la bisagra en la ranura de la carcasa (2-verde).

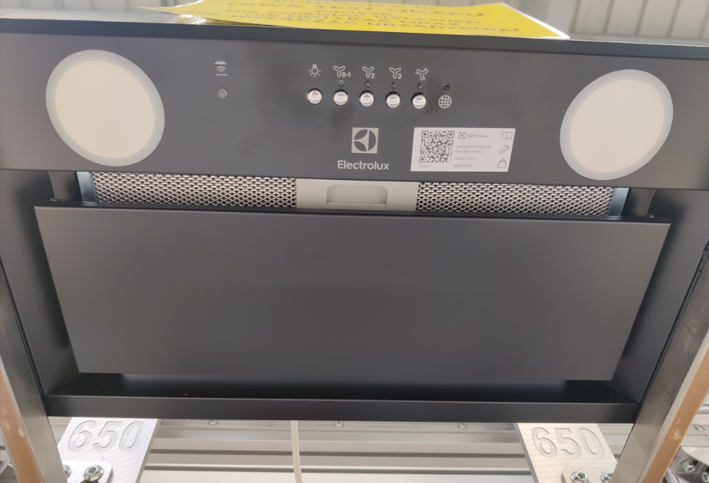

10. Cierre el panel metálico.
